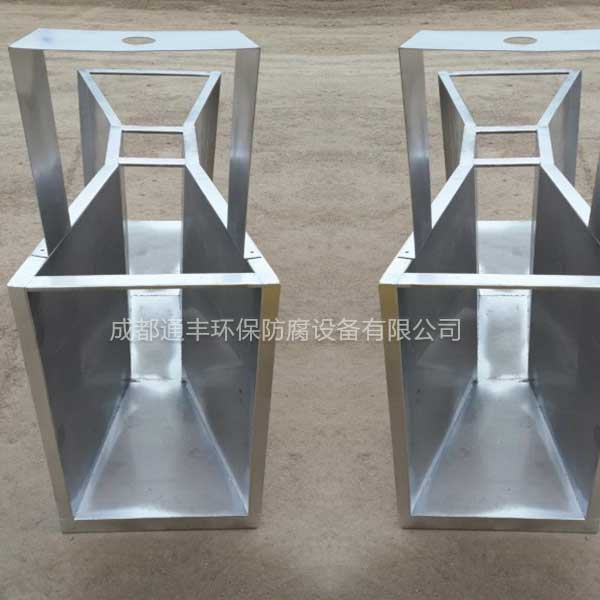

成都通丰环保防腐设备有限公司定制批发巴歇尔槽(又称巴氏槽),是用于明渠流量测量的辅助设备。在液体流动过程中,非满管状态流动的水路称作明渠(openchannel),明渠流量计的应用场所有城市供水引水渠、火电厂冷却水引水和排水渠、污水治理流入和排放渠、工矿企业废水排放以及水利工程和农业灌溉用渠道。联系电话:028-82553443联系手机:15308086751
2022-09-16 09:29:13
巴歇尔槽(又称巴氏槽),是用于明渠流量测量的辅助设备。在液体流动过程中,非满管状态流动的水路称作明渠(open channel),明渠流量计的应用场所有城市供水引水渠、火电厂冷却水引水和排水渠、污水治理流入和排放渠、工矿企业废水排放以及水利工程和农业灌溉用渠道。
1、巴歇尔槽的尺寸与渠道安装有关,请用户根据现场情况而定。
2、巴歇尔槽的中心线要与渠道的中心线重合,使水流进入巴歇尔槽不出现偏流。
3、巴歇尔槽通水后,水的流态要自由流。巴歇尔槽的淹没度要小于规定的临界淹没度。
4、巴歇尔槽的上游应有大于5倍渠道宽的平直段,使水流能平稳进入巴歇尔槽。即没有左右偏流,也没有渠道坡降形成的冲力。
5、巴歇尔槽安装在渠道上要牢固。与渠道侧壁、渠底连结要紧密,不能漏水。使水流全部流经巴歇尔槽的计量部位。巴歇尔槽的计量部位是槽内喉道段。
选择量水堰槽的种类,要考虑渠道内流量的大小,渠道内水的流态,是否能形成自由流。流量小于 40 升/秒时,一般应使用直角三角堰。大于 40 升/秒,一般应使用巴歇尔槽。流量大于 40 升/秒,渠道内水位 落差又较大,可以使用矩形堰。安装堰板后,要在堰板堰口的下游能形成“小瀑布” 。量水堰槽可以用玻 璃钢制作,也可以采用其它材料,加工尺寸要准确。三角堰和矩形堰的堰口是关键尺寸,要更准确。朝向 进水一侧表面要平滑。巴歇尔槽内尺寸要准,内表面要平滑。喉道部分是关键尺寸,要更准确。
序 | b值 | 收缩段(mm) | 吼道段(mm) | 扩散段(mm) | 墙高(mm) | 体积 | 流量 | 板厚 | 尺寸(mm) | ||||||
号 | (mm) | B1 | L1 | La | b | L | N | B2 | L2 | K | D | m³ | m³/h | (mm) | 长*宽*高 |
1# | 25 | 167 | 356 | 237 | 25 | 76 | 29 | 93 | 203 | 19 | 230 | 0.04 | 19.44 | 1.2 | 635*267*265 |
2# | 51 | 214 | 406 | 271 | 51 | 114 | 43 | 135 | 254 | 22 | 260 | 0.07 | 50 | 1.2 | 774*314*305 |
3# | 76 | 259 | 457 | 305 | 76 | 152 | 57 | 178 | 305 | 25 | 460 | 0.17 | 115.56 | 1.2 | 914*359*517 |
4# | 152 | 400 | 610 | 575 | 152 | 305 | 114 | 394 | 610 | 76 | 610 | 0.56 | 399.6 | 1.5 | 1525*500*700 |
5# | 228 | 575 | 864 | 576 | 228 | 305 | 114 | 381 | 457 | 76 | 770 | 0.98 | 900 | 1.5 | 1630*665*890 |
6# | 250 | 780 | 1325 | 883 | 250 | 600 | 230 | 550 | 920 | 80 | 800 | 2.96 | 900 | 2.0 | 2845*980*1060 |
7# | 300 | 840 | 1350 | 902 | 300 | 600 | 230 | 600 | 920 | 80 | 950 | 3.24 | 1440 | 2.0 | 2870*940*1200 |
8# | 450 | 1020 | 1425 | 948 | 450 | 600 | 230 | 750 | 920 | 80 | 950 | 3.96 | 2268 | 2.0 | 2945*1120*1200 |
9# | 600 | 1200 | 1500 | 1000 | 600 | 600 | 230 | 900 | 920 | 80 | 950 | 4.71 | 3060 | 2.0 | 3020*1300*1200 |
10# | 750 | 1380 | 1575 | 1053 | 750 | 600 | 230 | 1050 | 920 | 80 | 950 | 5.50 | 3960 | 2.5 | 3095*1480*1200 |
11# | 900 | 1560 | 1650 | 1099 | 900 | 600 | 230 | 1200 | 920 | 80 | 950 | 6.31 | 4500 | 2.5 | 3170*1660*1200 |
12# | 1000 | 1680 | 1705 | 1139 | 1000 | 600 | 230 | 1300 | 920 | 80 | 1000 | 7.12 | 5400 | 2.5 | 3200*1780*1250 |
13# | 1200 | 1920 | 1800 | 1203 | 1200 | 600 | 230 | 1500 | 920 | 80 | 1000 | 8.38 | 7200 | 3.0 | 3320*2020*1250 |
14# | 1500 | 2280 | 1950 | 1203 | 1500 | 600 | 230 | 1800 | 920 | 80 | 1000 | 10.32 | 9000 | 3.0 | 3470*2380*1250 |
15# | 1800 | 2640 | 2100 | 1203 | 1800 | 600 | 230 | 2100 | 920 | 80 | 1000 | 12.40 | 10800 | 3.0 | 3620*2740*1250 |
16# | 2100 | 3000 | 2250 | 1203 | 2100 | 600 | 230 | 2400 | 920 | 80 | 1000 | 14.60 | 12960 | 3.0 | 3770*3100*1250 |
17# | 2400 | 3360 | 2400 | 1203 | 2400 | 600 | 230 | 2700 | 920 | 80 | 1000 | 17.00 | 21600 | 3.0 | 3920*3460*1250 |
